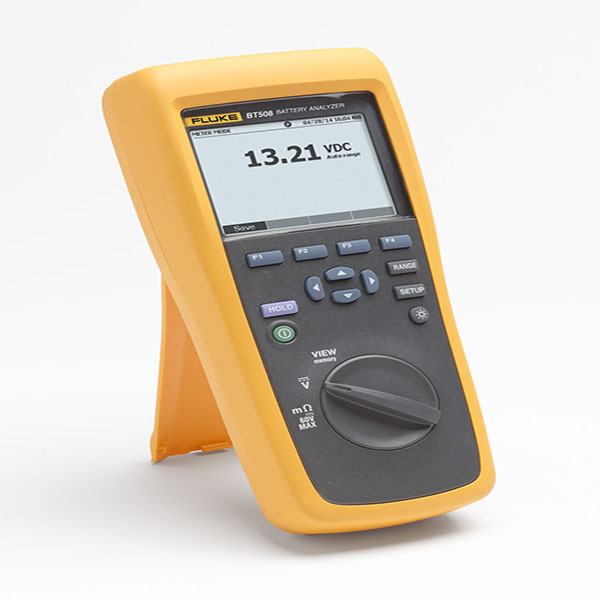

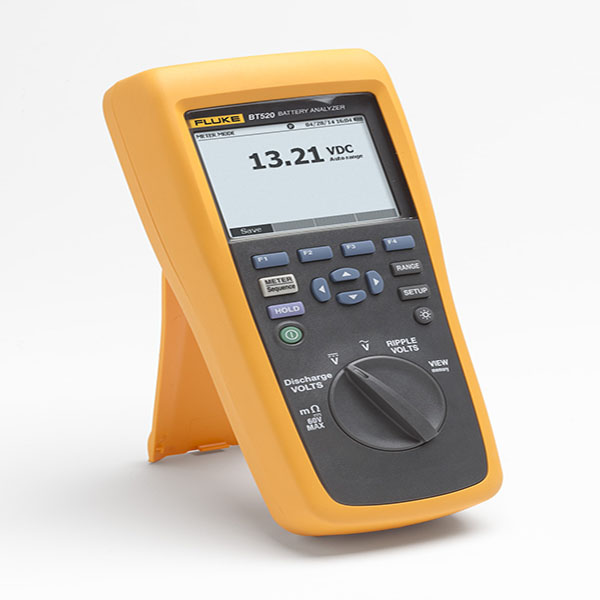

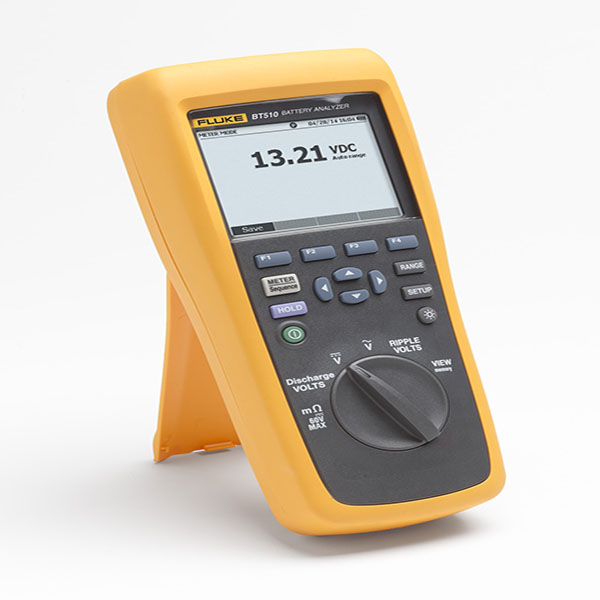

Fluke BT508/BT510/BT520/BT521蓄电池内阻分析仪

功能

量程

分辨率

精度

BT508

BT510

BT520

BT521

电池电阻 ¹

3 m Ω

0.001 m Ω

1% + 8

●

●

●

●

30 m Ω

0.01 m Ω

0.8% + 6

●

●

●

●

300 m Ω

0.1 m Ω

0.8% + 6

●

●

●

●

3000 m Ω

1 m Ω

0.8% + 6

●

●

●

●

 Vdc

6 V

0.001 v

0.09% + 5

●

●

●

●

60 V

0.01 v

0.09% + 5

●

●

●

●

600 V

0.1 v

0.09% + 5

●

●

●

●

1000 v

1V

0.09% + 5

●

Vac （ 45 Hz 到 500 Hz ， 800 Hz 滤波器）

600 v

0.1 v

2% + 10

●

●

●

频率（显示 Vac 和 Aac ） ²

500 Hz

0.1 Hz

0.5% + 8

●

●

●

交流电压纹波（最大 20KHz ）

600 mV

0.1 mV

3% + 20

●

●

●

6000 mV

1 mV

3% + 10

●

●

●

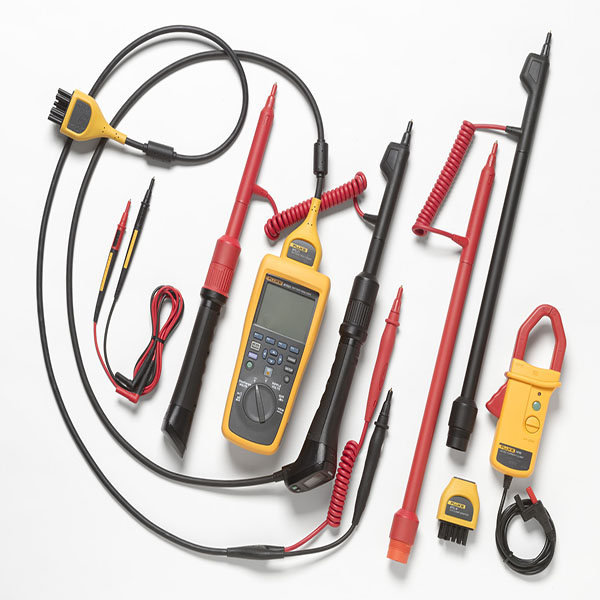

Adc/Aac （使用 Fluke i410 附件）

400 A

1:00 AM

3.5% + 2

●

温度

0°C 至 60°C

1°C

2°C (4 °F)

●

万用表模式

每个测试档位可以存储 999 组带有时间戳的数据

序列测量模式

可存储 100 个档案 每个档案可同时存储 450 节电池数据、 8 轮放电电压、 20 个直流电 压测试点数据、 20 个交流电压测试点数据、 20 个纹波电压测试点数据和 20 个电流测试点数据。

¹   测量基于交流注入法。注入源信号小于 100 mA 、 1 kHz 。
²   触发电平 VAC ： 10 mV ； Aac ： 10 A

测量模式

BT508

BT510

BT520

BT521

电阻 (m Ω )

●

●

●

●

电池电压

●

●

●

●

直流电压

●

●

●

●

直流电压和频率 (Hz)

●

●

●

纹波电压

●

●

●

电池负极柱温度

●

直流和交流电流（和频率）

●

万用表模式

  ●

●

●

●

序列测量模式

●

●

●

放电电压管理

●

●

●

自动测量保存

●

●

●

无线通信

●

内存查看

  ●

●

●

●

通用技术指标

尺寸（高 x 宽 x 深）

22 cm x 10.3 cm x 5.8 cm (9 in x 4 in x 2 in)

重量

850 g (1.9 lb)

屏幕尺寸

7.7 cm x 5.6 cm (3 in x 2.2 in)

接口

USB mini

保修期

3 年

环境规格

工作温度

0°C 至 40°C

存放温度

-20°C 至 50°C
